Mechaniczne mocowanie płyt styropianowych ma sens wtedy, gdy sam klej nie daje wystarczającej pewności albo projekt elewacji wymaga dodatkowego zabezpieczenia przed wiatrem. W praktyce liczy się nie tylko wybór łączników, ale też moment montażu, liczba kołków na metr i głębokość zakotwienia. Poniżej pokazuję, jak podejść do tego bez zgadywania i bez błędów, które potem wychodzą na elewacji.
Najważniejsze zasady mocowania płyt styropianowych
- Łączniki nie zawsze są obowiązkowe - decyzję powinien wyznaczać projekt, wysokość budynku i obciążenie wiatrem.
- Standardowy punkt odniesienia to 4-6 szt./m² w polu ściany i 6-8 szt./m² przy krawędziach oraz otworach.
- Na montaż trzeba poczekać zwykle co najmniej 48 godzin od przyklejenia płyt, a czasem dłużej, jeśli warunki są słabsze.
- Głębokość zakotwienia ma znaczenie - w pełnym materiale nośnym zwykle wystarcza ok. 6 cm, w porowatym trzeba więcej.
- Talerzyk powinien licować z powierzchnią; zbyt głębokie osadzenie osłabia płytę i sprzyja odznaczaniu się łączników.
Jak wygląda kołkowanie styropianu krok po kroku
Ja traktuję ten etap jako zabezpieczenie dobrze wykonanej izolacji, a nie sposób na ratowanie źle przyklejonych płyt. Najpierw płyty muszą być stabilne na kleju, dopiero potem dokładam łączniki mechaniczne i pilnuję, żeby nie uszkodzić struktury styropianu.
1. Poczekaj, aż klej zwiąże
W praktyce montaż łączników zaczyna się po co najmniej 48 godzinach, ale przy niższej temperaturze, wyższej wilgotności albo grubszej warstwie kleju ten czas może się wydłużyć. Jeśli pójdziesz za wcześnie, płyta potrafi się przesunąć podczas wiercenia i cały układ traci sens.
2. Rozplanuj rozmieszczenie łączników

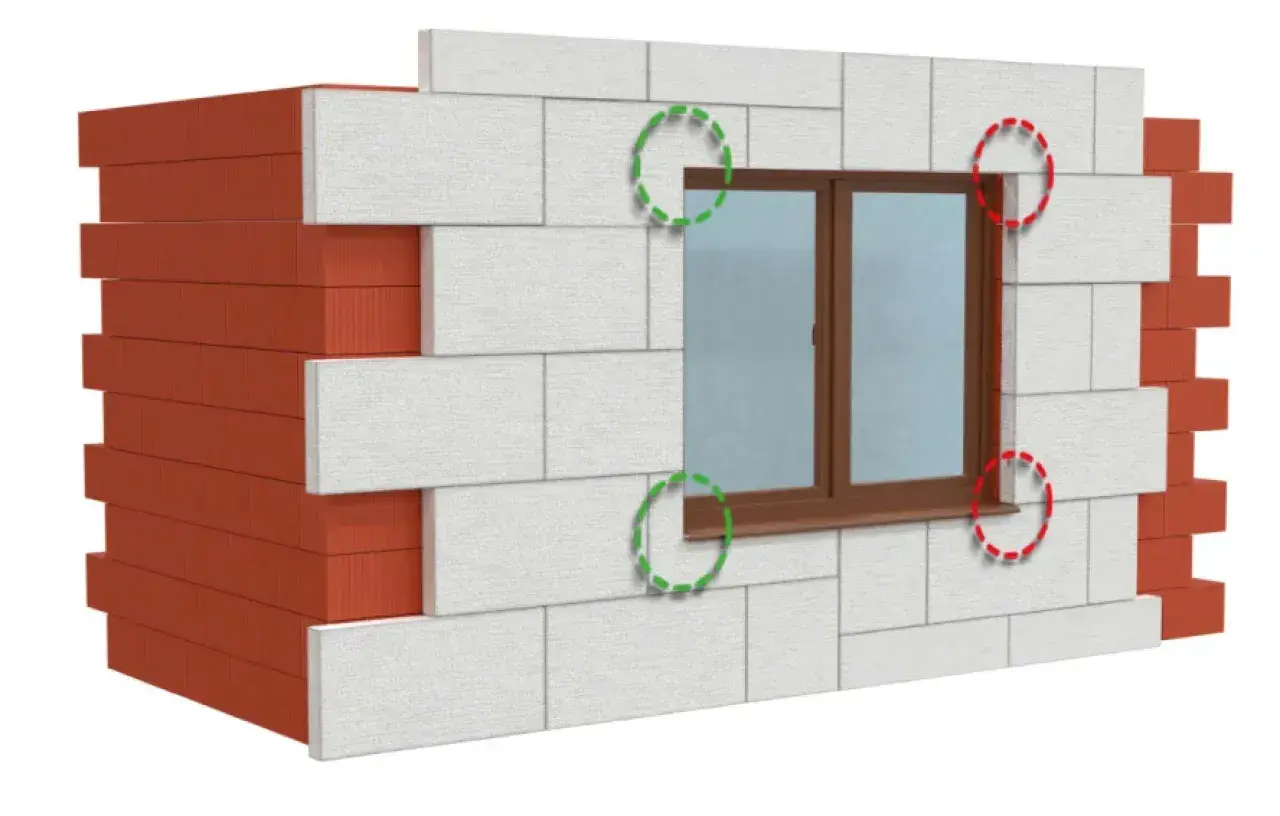

Nie wiercę przypadkowo. Najpierw sprawdzam układ płyt, narożniki, okolice okien i miejsca, w których elewacja będzie bardziej narażona na ssanie wiatru. Warto też pamiętać, że przy otworach i na krawędziach budynku mocowanie zwykle zagęszcza się bardziej niż w środkowej części ściany.
3. Wierć prostopadle i czyść otwory
Otwór wykonuję prostopadle do podłoża, wiertłem o średnicy zgodnej z łącznikiem, najczęściej 8 lub 10 mm. W betonie zwykłym można pracować z udarem, ale przy podłożach bardziej kruchych, jak autoklawizowany beton komórkowy czy część pustaków ceramicznych, lepiej dobrać technikę do materiału i nie robić więcej szkody niż pożytku. Sam otwór trzeba potem dokładnie oczyścić z pyłu.
Przeczytaj również: Membrana budowlana - Jak wybrać i uniknąć błędów?

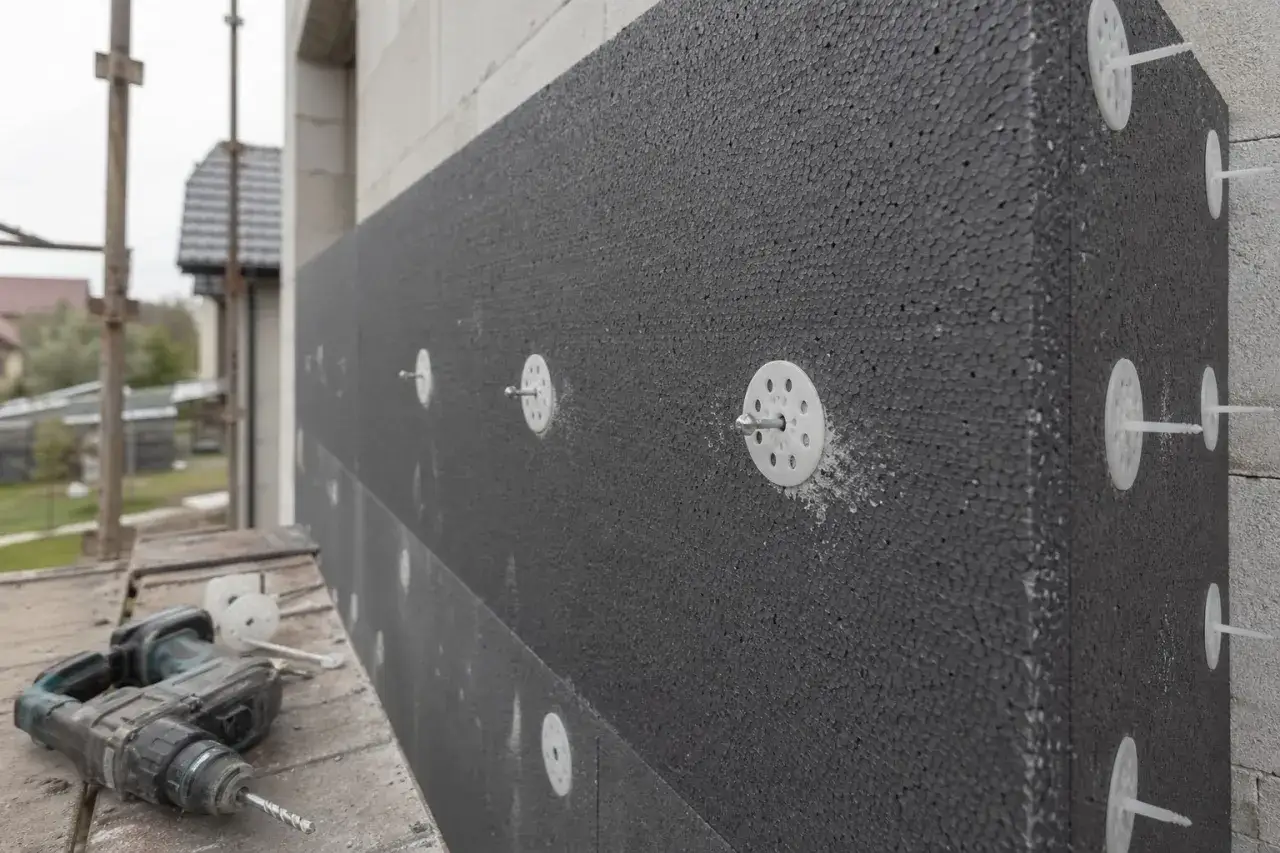

4. Osadź łącznik tak, by nie zniszczyć płyty
Talerzyk powinien być zlicowany z powierzchnią styropianu. Zbyt głębokie osadzenie rozrywa strukturę płyty i robi później problem przy warstwie zbrojonej. Jeśli zależy Ci na estetyce, warto rozważyć termodyble albo zaślepki styropianowe - ograniczają mostki cieplne i zmniejszają ryzyko punktowych śladów na elewacji.
Ten etap jest prosty dopiero wtedy, gdy każdy wcześniejszy został zrobiony dokładnie. A skoro technika ma znaczenie, trzeba jeszcze dobrać sam łącznik do ściany, nie odwrotnie.
Jak dobrać kołki do konkretnej ściany
Patrzę przede wszystkim na podłoże, potem na długość, a dopiero na końcu na sam materiał trzpienia. Dobrze dobrany łącznik pracuje razem ze ścianą, a źle dobrany potrafi trzymać tylko na papierze.
| Rodzaj rozwiązania | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Łącznik z trzpieniem tworzywowym | Standardowe elewacje z EPS w osłoniętym miejscu | Mniej mostków cieplnych, prosty montaż | Słabszy wybór przy dużym obciążeniu wiatrem |
| Łącznik z trzpieniem metalowym | Budynek wysoki, mocno eksponowany, trudniejsze podłoże | Większa pewność trzymania | Większe ryzyko punktowych strat ciepła, warto stosować zaślepki |
| Termodybel lub łącznik z zaślepką EPS | Gdy liczy się lepsze wykończenie elewacji | Lepsza izolacyjność i mniejsze ryzyko odznaczania się punktów | Więcej pracy przy montażu |
| Łącznik z dłuższą strefą rozporu | Ceramika poryzowana, pustaki, beton komórkowy | Lepsze zakotwienie w materiałach porowatych | Trzeba dobrać go pod konkretne podłoże i projekt |
Przy doborze długości kieruję się prostą zasadą: łącznik musi przejść przez grubość ocieplenia, warstwę kleju i jeszcze wejść odpowiednio głęboko w mur. W pełnym materiale nośnym zwykle wystarcza około 6 cm zakotwienia, a w podłożach porowatych bezpieczniej liczyć 8-10 cm. W praktyce daje to często łączniki o długości 20-26 cm przy standardowym styropianie elewacyjnym, ale zawsze wygrywa karta techniczna systemu, nie domysł.
Jeśli masz wątpliwości, najpierw sprawdź nośność podłoża. Na tym etapie najłatwiej odróżnić rozsądny montaż od pracy „na oko”, która potem mści się odspojeniami.
Ile łączników dać na metr i gdzie zagęścić mocowanie
To jest pytanie, które w praktyce decyduje o trwałości całej elewacji. Zbyt mało łączników oznacza ryzyko odrywania płyt, zbyt dużo nie poprawia cudownie wszystkiego, a tylko dokład dokłada pracy i punktów potencjalnych mostków cieplnych.
| Strefa elewacji | Typowa liczba łączników | Praktyczna uwaga |
|---|---|---|
| Środek ściany | 4-6 szt./m² | To najczęstszy punkt wyjścia przy typowych budynkach i poprawnie przygotowanym podłożu. |
| Narożniki, krawędzie budynku, okolice otworów | 6-8 szt./m² | Tam wiatr działa najmocniej, więc zagęszczenie ma realny sens. |
| Budynek wysoki lub mocno eksponowany | Według obliczeń projektowych | W takich miejscach strefy wiatrowe i obciążenia trzeba liczyć, a nie zgadywać. |
W praktyce strefa brzegowa elewacji bywa liczona na około 1-2 m szerokości, zależnie od geometrii budynku. Ja traktuję te wartości jako minimum odniesienia, nie jako sufit, bo w wielu projektach projektant przewiduje większe zagęszczenie właśnie po to, żeby elewacja wytrzymała wietrzenie, różnice temperatur i pracę podłoża.
Warto też pamiętać, że kołki nie zastępują prawidłowego klejenia. Jeśli płyta ma słaby kontakt z murem albo klej został nałożony źle, same łączniki nie naprawią problemu. To prowadzi mnie do najczęstszych błędów, które widzę najczęściej na budowie.
Najczęstsze błędy, które osłabiają elewację
- Zbyt wczesny montaż - wiercenie w świeżym kleju przesuwa płyty i osłabia połączenie.
- Za mało łączników - szczególnie groźne przy narożnikach i wokół okien.
- Źle dobrany typ kołka - inne rozwiązanie sprawdzi się w betonie, a inne w AAC czy pustaku.
- Nieczyszczone otwory - pył ogranicza nośność zakotwienia i utrudnia prawidłowe osadzenie.
- Zagłębiony talerzyk - niszczy strukturę styropianu i może dać efekt punktów widocznych na tynku.
- Brak zaślepek przy widocznych łącznikach - to drobiazg, który później widać na elewacji dużo bardziej, niż inwestorzy zwykle zakładają.
Ja szczególnie nie lubię dwóch rzeczy: pracy bez planu rozmieszczenia i „dociągania” talerzyka na siłę. Obie kończą się tym samym - osłabioną płytą i problemem, którego dało się uniknąć w kilka minut. Po poprawnym osadzeniu łączników zostaje już ostatnia kontrola przed warstwą zbrojoną.
Co sprawdzić przed zbrojeniem warstwy elewacji
Zanim przejdziesz dalej, obejrzyj całą powierzchnię jak wykonawca, nie jak ktoś, kto chce po prostu zamknąć etap. Płyty mają być stabilne, bez luzów, bez wyraźnych uskokuów na łączeniach i bez miejsc, w których talerzyk zapadł się za głęboko.
- sprawdź, czy wszystkie łączniki trzymają i nie obracają się w otworze;
- usuń pył po wierceniu, zwłaszcza przy krawędziach płyt;
- wyrównaj większe nierówności przed nałożeniem siatki i zaprawy;
- zwróć uwagę na strefy przy oknach, drzwiach i narożnikach;
- jeśli elewacja jest wysoka lub mocno wystawiona na wiatr, trzymaj się projektu, a nie skrótu z placu budowy.
Dobrze wykonane mocowanie płyt styropianowych nie rzuca się w oczy, i właśnie o to chodzi. Ma być niewidoczne, ale pewne: dobrane do podłoża, osadzone na właściwą głębokość i rozmieszczone tam, gdzie naprawdę pracuje elewacja.
