Strop filigran łączy prefabrykację z betonowaniem na budowie, ale w praktyce o jego sukcesie decyduje nie tylko sam element żelbetowy, lecz przede wszystkim układ ścian. W tym tekście pokazuję, które przegrody mogą przenosić obciążenie, kiedy murować ścianki działowe, jak uniknąć rys przy połączeniu ze stropem i na co uważać przy otworach oraz instalacjach.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- Najpierw trzeba mieć projekt wykonawczy z rozmieszczeniem płyt, podpór i otworów, a nie tylko ogólny rzut kondygnacji.
- Ściany nośne, podciągi i wieńce są podporą stałą, ale ścianki działowe powinny zwykle powstać dopiero po pełnym związaniu stropu.
- Między ścianką murowaną a stropem warto zostawić dylatację 2-3 cm, bo ugięcie płyty po rozszalowaniu potrafi spowodować rysy.
- Otwory większe niż 25 cm oraz głębsze bruzdy wymagają akceptacji projektanta i nie wolno przecinać zbrojenia.
- Przy prostym rzucie to rozwiązanie bywa szybkie i opłacalne, ale im więcej ścian, przebić i zmian na budowie, tym większe ryzyko poprawek.

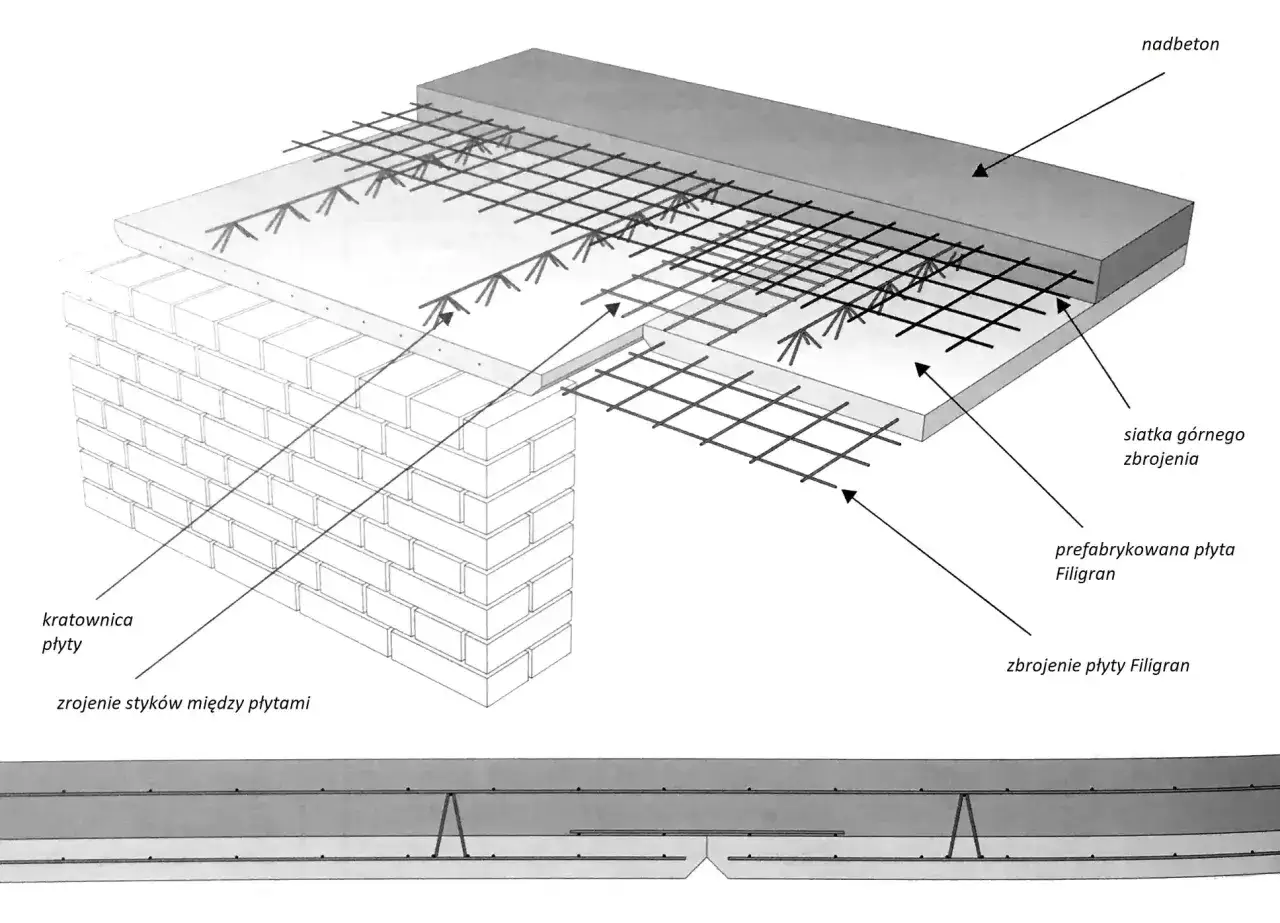

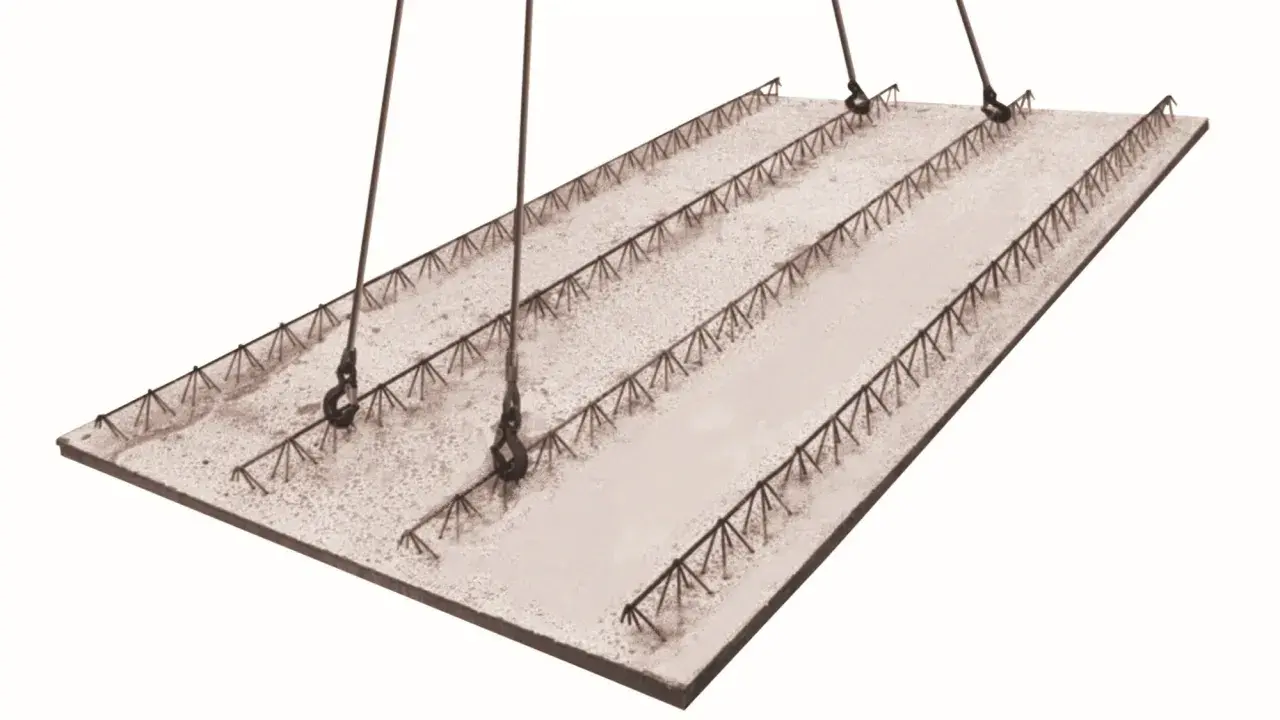

To rozwiązanie półprefabrykowane: cienka płyta żelbetowa z fabryki działa jak szalunek tracony, a pełną nośność i sztywność daje dopiero nadbeton. W praktyce oznacza to, że układ ścian, otworów i podpór trzeba zamknąć wcześniej niż przy wielu innych stropach. Sama płyta ma zwykle 5-7 cm grubości, standardową szerokość około 2,4 m i długość dobieraną do projektu, czasem dochodzącą nawet do 12,6 m.
Z mojego punktu widzenia najważniejsze jest tu jedno: ta technologia jest szybka, ale nie wybacza chaosu na etapie ścian. Jeśli ktoś zmienia układ przegród w ostatniej chwili, ryzykuje nie tylko opóźnienie, lecz także pęknięcia przy krawędziach, błędne podparcie i kłopot z instalacjami. Dlatego najpierw warto zrozumieć, które ściany są częścią konstrukcji, a które mają poczekać na swoją kolej.
Które ściany mogą przenosić obciążenie, a które muszą poczekać
W tej technologii ściana nie jest tylko przegrodą. Bywa podporą stałą, elementem usztywniającym albo przeszkodą, którą trzeba ominąć dodatkowymi podporami montażowymi. Zanim zamówię prefabrykaty, zawsze rozdzielam przegródki na cztery grupy: nośne, osłonowe, działowe i lekkie szkieletowe.
| Rodzaj ściany | Rola przy stropie | Na co zwrócić uwagę | Ryzyko błędu |
|---|---|---|---|
| Ściana nośna | Przenosi obciążenie i może stanowić podporę stałą | Projekt musi potwierdzać nośność, geometrię i oparcie płyty | Najwyższe, jeśli zostanie przesunięta lub źle wypoziomowana |
| Podciąg lub wieniec | Usztywnia układ i często przejmuje linię podparcia | Powierzchnia musi być przygotowana przed układaniem płyt | Wysokie, gdy poziomowanie robi się po montażu |
| Ściana osłonowa | Zamyka budynek, ale zwykle nie powinna podpierać stropu | Wymaga dylatacji poziomej i poprawnej kolejności robót | Średnie, jeśli zostanie związana na sztywno ze stropem |
| Ścianka działowa murowana | Nie jest podporą konstrukcyjną | Najczęściej stawia się ją po rozszalowaniu i po pełnym związaniu betonu | Wysokie, gdy powstanie zbyt wcześnie |
| Lekka ścianka szkieletowa | Mniej obciąża strop i łatwiej znosi drobne ugięcia | Ważne są tylko detale akustyczne i mocowanie do podłoża | Najmniejsze, ale nadal trzeba pilnować detali przy suficie |
W praktyce największy błąd polega na tym, że inwestor widzi tylko układ pokoi, a konstruktor widzi linie przenoszenia obciążeń. Przy elementach filigranowych te dwa spojrzenia muszą się spotkać w jednym projekcie, bo nawet niewielka zmiana ściany nośnej potrafi przełożyć się na inny układ podpór, zbrojenia i otworów.
Jeśli ten podział jest już jasny, można przejść do przegród, które najczęściej sprawiają problemy po rozszalowaniu: ścianek działowych.
Jak zaplanować ścianki działowe, żeby nie pękały
Ścianki działowe murowane powinny zwykle powstawać dopiero po demontażu podpór i po uzyskaniu przez beton pełnej wytrzymałości. Instrukcje montażowe producentów opisują to dość konsekwentnie, bo strop po zdjęciu stempli zawsze minimalnie pracuje. Jeśli mur stoi za wcześnie, jego pierwsze rysy są tylko kwestią czasu.
Przy ścianach działowych dobrze działa prosta zasada: nie dociskać ich sztywno do spodniej powierzchni stropu. Zostawia się dylatację poziomą 2-3 cm, a szczelinę wypełnia wełną mineralną lub innym materiałem przewidzianym w projekcie. W długich ścianach murowanych sens ma też zbrojenie w spoinach, bo ogranicza lokalne pęknięcia i „pracę” muru.
- Murowanie po czasie - ściana powstaje dopiero po rozszalowaniu i po osiągnięciu pełnej wytrzymałości przez beton.
- Dylatacja 2-3 cm - zostawia miejsce na ugięcie i drobne ruchy konstrukcji.
- Wypełnienie szczeliny - najczęściej wełna mineralna, chyba że projekt wskazuje inaczej.
- Odcięcie tynku przy suficie - to prosty sposób, żeby wykończenie nie przenosiło rys na cały pas ściany.
- Zbrojenie długich ścian - przydaje się tam, gdzie przegroda ma większą długość i większe ryzyko spękań.
Jeśli ściana ma być ciężka, najlepiej zakładać ją wcześniej w projekcie, a nie dopisywać do gotowego stropu. Wtedy można od razu dobrać oparcia, dylatacje i kolejność prac murarskich.
Najczęstsze błędy przy ścianach, które potem wychodzą na rysach
Najwięcej szkód nie robi sama technologia, tylko trzy bardzo ludzkie odruchy: przesuwanie ścian w trakcie budowy, stawianie ich przedwcześnie i liczenie, że tynk zamaskuje błąd konstrukcyjny. W praktyce to właśnie takie skróty prowadzą do rys przy połączeniu ściana-sufit.
- Zmiana układu po wykonaniu projektu - przesunięcie ścianki o kilkanaście centymetrów może zmienić pracę płyty i rozkład podpór.
- Wznoszenie muru przed rozszalowaniem - strop po odciążeniu ugnie się choćby minimalnie, a mur tego nie lubi.
- Sztywne dosuwanie muru do płyty - brak dylatacji powoduje przenoszenie ruchów stropu na ścianę.
- Ignorowanie podpór przy krawędziach - skrajne strefy są najbardziej wrażliwe na błędne podparcie i złe poziomowanie.
- Brak koordynacji z instalacjami - późniejsze kucie w ścianach i stropie potrafi zepsuć nawet dobrze wykonany detal.
Jeżeli miałbym wskazać jeden test praktyczny, powiedziałbym tak: jeśli układ ścian da się zrozumieć dopiero po kilku poprawkach na budowie, to projekt nie był dostatecznie dopracowany. Po uporządkowaniu tych błędów warto jeszcze sprawdzić wszystkie przebić i bruzdy, bo właśnie one najczęściej ujawniają braki w przygotowaniu.
Otwory, instalacje i bruzdy przy krawędziach stropu
Przy przebięciach obowiązuje zasada „najpierw projekt, potem wiertło”. Otwory o średnicy powyżej 25 cm wymagają akceptacji projektanta, a jeśli kilka otworów ma powstać blisko siebie, krawędzie trzeba odpowiednio dozbroić. W praktyce lepiej wykonać taki otwór przed zalaniem nadbetonu i od razu go ukształtować, niż wracać do tematu po zakończeniu robót żelbetowych.
Bruzdy też mają swoje granice. Można je prowadzić tylko do głębokości równej otuleniu zbrojenia minus 5 mm, bo przecinanie prętów jest zwyczajnie niedopuszczalne. Jeśli potrzebne jest głębsze kucie, decyzję musi podjąć projektant, a nie wykonawca z młotkiem udarowym.
W strefach przy ścianach ważny jest jeszcze jeden detal: przy obustronnym oparciu płyt na jednej ścianie odległość między prefabrykatami nie powinna być mniejsza niż 35 mm, żeby szczelina dała się poprawnie zabetonować. To niby drobiazg, ale właśnie na takich detalach rozstrzyga się jakość całego połączenia.
Tu nie ma miejsca na improwizację, więc jeśli w budynku pojawia się dużo instalacji pionowych albo szerokich przejść, lepiej zamknąć ten temat na etapie rysunków niż po dostawie płyt.
Jak ten system wypada przy różnych układach ścian
Patrząc wyłącznie przez pryzmat ścian, filigran zwykle trafia w bardzo wygodny środek między szybkością a swobodą projektową. Nie jest tak bezkompromisowy jak pełny monolit, ale też nie jest tak „sztywny” w organizacji jak część dużych płyt kanałowych.
| System | Swoboda przy ścianach | Tempo robót | Deskowanie | Kiedy ma sens |
|---|---|---|---|---|
| Filigran | Bardzo dobra, szczególnie przy nieregularnych rzutach i większej liczbie otworów | Szybkie po montażu płyt, ale wymaga nadbetonu | Niepełne, bo płyta działa jak szalunek tracony | Gdy chcesz połączyć prefabrykację z elastycznym układem ścian |
| Monolityczny żelbet | Najwyższa, bo układ można dopasować niemal od zera | Najwolniejsze z powodu pełnego deskowania i zbrojenia | Pełne | Gdy projekt jeszcze się zmienia albo ma bardzo niestandardową geometrię |
| Gęstożebrowy | Średnia, bardziej przewidywalna niż swobodna | Zwykle szybki, ale ograniczony układem żeber | Częściowe | Gdy liczy się prosty układ i mniejsza masa własna |
| Płyty kanałowe | Dobra przy powtarzalnych ścianach, słabsza przy późnych zmianach | Bardzo szybkie na budowie | Brak pełnego deskowania | Gdy liczy się tempo i projekt jest zamknięty wcześniej |
W kosztach pełnych to rozwiązanie często ląduje orientacyjnie w okolicach 320-460 zł/m², ale skomplikowana geometria ścian, większa liczba otworów, dźwig i dodatkowe podpory szybko przesuwają wycenę w górę. Jeśli projekt ma proste ściany i mało przebić, oszczędności zwykle widać po stronie czasu. Jeśli układ jest bardziej wymagający, rozsądniej szukać oszczędności w projekcie niż na placu budowy, bo poprawki przy tej technologii są po prostu droższe niż dobry detal na starcie.
Gdy układ ścian dopiero się krystalizuje, monolit daje największy margines błędu, ale płaci się za to czasem. Gdy projekt jest już dopięty, filigran staje się bardzo praktycznym kompromisem między szybkością a kontrolą nad geometrią.
Co sprawdzić przed zamówieniem, żeby uniknąć poprawek
Zanim zamówię elementy, przechodzę przez krótką listę kontrolną. To zwykle oszczędza więcej nerwów niż późniejsze telefonowanie do prefabrykacji z pytaniem, czy da się jeszcze coś zmienić.
- Czy projekt wykonawczy pokazuje rozmieszczenie płyt, podpór montażowych, zbrojenia i otworów?
- Czy ściany nośne, podciągi i wieńce są już ostatecznie zaakceptowane?
- Czy wiadomo, kiedy dokładnie powstaną ścianki działowe i kto odpowiada za tę kolejność?
- Czy dojazd dla dźwigu i miejsce składowania elementów są realnie dostępne?
- Czy instalacje pionowe, większe przepusty i otwory są wpisane do projektu, a nie zostawione „na budowę”?
- Czy wykonawca zna wymagania dotyczące dylatacji, rozstawu podpór i poziomowania krawędzi?
Warto też pamiętać o budżecie. Przy prostym układzie ścian i krótkiej logistyce całkowity koszt często da się utrzymać w szerokim orientacyjnym przedziale około 320-460 zł/m², ale każda większa zmiana geometrii, dodatkowe podpory, nietypowe otwory albo trudny transport szybko przesuwają wycenę w górę. Z mojego doświadczenia właśnie na tym etapie najłatwiej odsiać inwestycje, które będą wygodne w realizacji, od tych, które od początku proszą się o korekty.
Najważniejsze decyzje, które oszczędzają poprawki na finiszu
Jeśli miałbym streścić temat w jednym zdaniu, powiedziałbym tak: ten strop działa najlepiej wtedy, gdy ściany są już uporządkowane na papierze, a nie na placu budowy. Najwięcej daje tu dyscyplina projektu - jasny podział na ściany nośne i działowe, poprawna dylatacja oraz brak pokusy, żeby kuć lub murować „na skróty”.
W praktyce najbardziej opłaca się zamknąć trzy rzeczy przed produkcją płyt: układ ścian, wszystkie większe otwory i kolejność robót murarskich. To właśnie te decyzje najczęściej rozstrzygają, czy na końcu dostaje się czysty, równy sufit i spokojny odbiór, czy serię drobnych poprawek, które psują czas i budżet.
Gdy te założenia są dopięte, filigran staje się naprawdę wygodnym rozwiązaniem: szybkim w montażu, przewidywalnym konstrukcyjnie i bardzo rozsądnym tam, gdzie układ przegród ma zostać zrealizowany bez improwizacji.
