Gdy ekipa zbroi ławy albo płytę fundamentową, łatwo potraktować metalową taśmę jako drobny dodatek. To błąd, bo uziom fundamentowy wpływa na bezpieczeństwo instalacji elektrycznej, ochronę przeciwporażeniową i możliwość prawidłowego wykonania instalacji odgromowej. Wyjaśniam, jak działa, z czego się go wykonuje, kiedy lepszy będzie uziom otokowy, ile kosztuje przygotowanie systemu i jakie błędy najczęściej wychodzą dopiero podczas pomiarów.
Najważniejsze decyzje zapadają jeszcze przed zalaniem fundamentów
- Najlepszy moment montażu przypada przed betonowaniem ław lub płyty fundamentowej.
- Bednarka FeZn 30 × 4 mm jest często stosowanym rozwiązaniem, ale dobór materiału powinien wynikać z projektu.
- Izolowane fundamenty mogą wymagać dodatkowego uziomu otokowego ułożonego w gruncie.
- Połączenia muszą być trwałe, odporne na korozję i dostępne do kontroli tam, gdzie przewiduje to projekt.
- Pomiar rezystancji uziemienia jest ważniejszy niż obietnica uzyskania jednej uniwersalnej wartości.
Co daje uziemienie w fundamencie
Uziom to metalowy element mający kontakt z ziemią lub betonem przewodzącym połączonym z gruntem. Jego zadaniem jest odprowadzenie prądu do podłoża oraz stworzenie punktu odniesienia dla instalacji ochronnych w domu. W praktyce łączy się go z główną szyną uziemiającą, do której mogą być przyłączone przewody ochronne, połączenia wyrównawcze i elementy instalacji odgromowej.
W nowym budynku przewodzący element układa się zwykle w obrysie ław albo płyty fundamentowej. Beton otaczający stal pomaga chronić ją przed korozją i zwiększa powierzchnię współpracy z gruntem. To rozwiązanie jest trwałe, niewidoczne po zakończeniu budowy i zazwyczaj tańsze niż późniejsze prowadzenie przewodu w wykopie.
Nie traktuję jednak uziomu jako samodzielnej ochrony przed każdym zagrożeniem. Nie zastępuje on wyłączników różnicowoprądowych, ograniczników przepięć ani prawidłowej instalacji odgromowej. Jego rolą jest współpraca z całym systemem, a nie „ściąganie piorunów” w sposób, który często sugerują uproszczone opisy.
Kiedy można wykorzystać ławy albo płytę fundamentową
Najprostszy wariant sprawdza się wtedy, gdy fundament ma rzeczywisty kontakt elektryczny z gruntem. Dotyczy to między innymi betonowych ław, w których ułożono stalowy przewód lub bednarkę, a sam beton nie został całkowicie odcięty od ziemi izolacją przeciwwilgociową i termiczną.
W przypadku płyty fundamentowej sytuacja wymaga większej uwagi. Jeżeli pod płytą znajduje się ciągła warstwa izolacji termicznej albo przeciwwodnej, stal zatopiona w betonie może nie zapewnić odpowiedniego kontaktu z podłożem. Wtedy projektant może przewidzieć uziom sztuczny w gruncie, najczęściej otokowy, albo połączenie kilku rozwiązań.
Przeczytaj również: Fuga żywiczna - czy warto? Porównanie, koszt i porady!
Uziom naturalny i sztuczny
Uziom naturalny wykorzystuje elementy konstrukcyjne, na przykład odpowiednio połączone zbrojenie. Uziom sztuczny to osobna bednarka lub drut umieszczony w betonie, lecz niezależny od funkcji nośnej konstrukcji. W domu jednorodzinnym często rozsądniej jest wykonać osobny przewód, ponieważ łatwiej wtedy ocenić jego ciągłość i przygotować wyprowadzenia.
Samo „przywiązanie kawałka drutu do prętów” nie jest poprawnym wykonaniem. Połączenia zbrojenia muszą zapewniać ciągłość elektryczną, a miejsca połączeń powinny być wykonane techniką dopuszczoną w projekcie, na przykład przez spawanie lub odpowiednie zaciski. Zwykły drut wiązałkowy pomaga utrzymać zbrojenie w pozycji, ale nie powinien być traktowany jako pewne połączenie elektryczne.
Jak wykonać system przed betonowaniem
Najwięcej problemów bierze się z braku koordynacji między elektrykiem, konstruktorem i ekipą fundamentową. Dlatego uziemienie trzeba zaplanować przed rozpoczęciem zbrojenia, a nie wtedy, gdy betonowóz stoi już przy wykopie.
- Ustal przebieg przewodu zgodnie z obrysem budynku i dokumentacją instalacji.
- Ułóż bednarkę lub przewód w ławach, stopach albo w odpowiedniej części zbrojenia płyty.
- Wykonaj zamknięty obwód, jeżeli wymaga tego przyjęty system uziemienia.

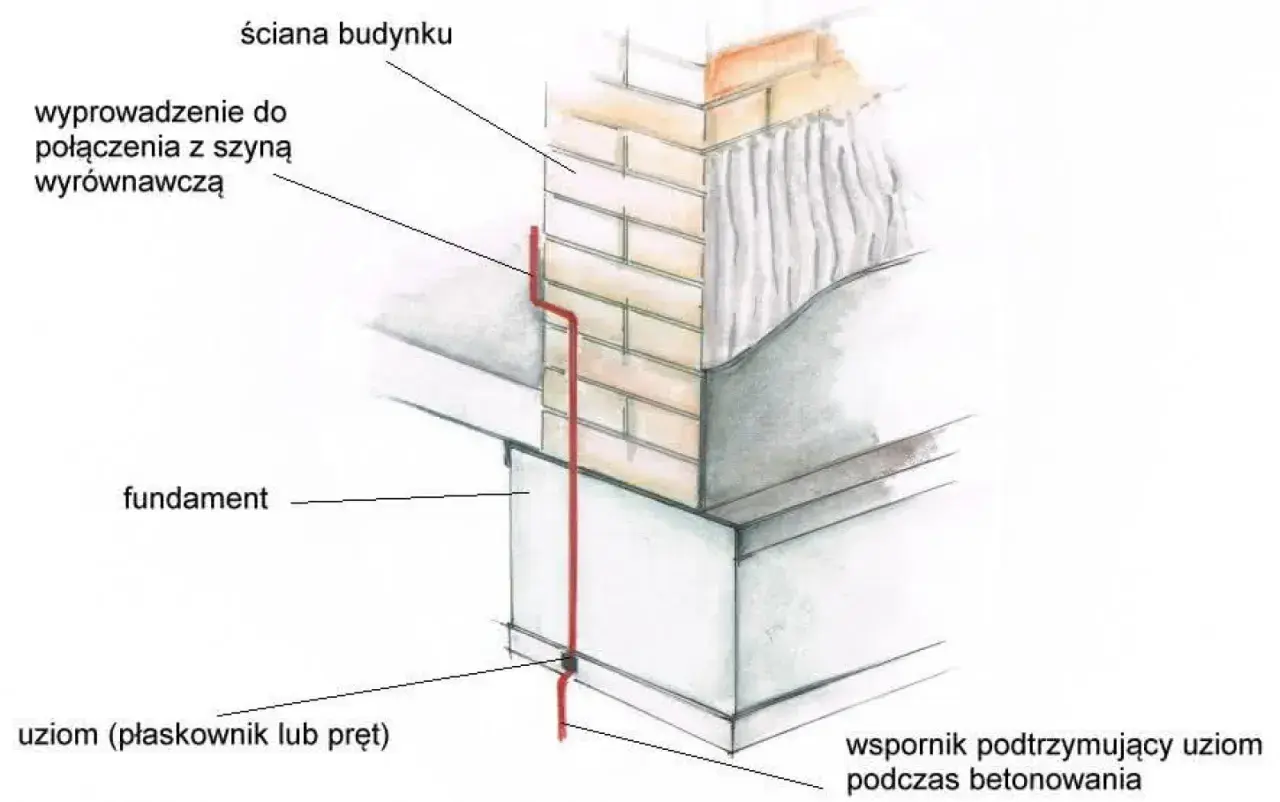

- Przygotuj wyprowadzenia do głównej szyny uziemiającej oraz do przyszłych przewodów odprowadzających.
- Zabezpiecz miejsca wyjścia z betonu przed wilgocią i korozją, stosując rozwiązanie zgodne z projektem.
- Udokumentuj przebieg zdjęciami przed zalaniem fundamentów.
W praktyce szczególnie pilnuję wyprowadzeń. Powinny znajdować się w miejscach uzgodnionych z elektrykiem, a nie przypadkowo przy pierwszym dostępnym narożniku. Późniejsze kucie fundamentu lub posadzki jest kosztowne, ryzykowne i często kończy się prowizorycznym połączeniem.
Najczęściej stosuje się płaskownik stalowy ocynkowany ogniowo o przekroju 30 × 4 mm albo stalowy przewód okrągły o średnicy około 10 mm. Konkretne wymiary, rodzaj stali i sposób łączenia powinny wynikać z projektu, warunków gruntowych oraz tego, czy system będzie współpracował z ochroną odgromową.
Uziemienie fundamentowe czy otokowe
Oba rozwiązania mogą działać dobrze, ale nie są zamienne w każdej sytuacji. Uziemienie w fundamencie wybiera się zwykle przy nowym domu, gdy można je wykonać przed betonowaniem. Otok układa się w ziemi wokół budynku i często stosuje przy istniejących obiektach albo fundamentach całkowicie odizolowanych od gruntu.
| Rozwiązanie | Najlepsze zastosowanie | Główna zaleta | Ograniczenie |
|---|---|---|---|
| W fundamencie | Nowe ławy lub płyta z właściwym kontaktem z gruntem | Wykonanie bez dodatkowych wykopów po zakończeniu fundamentów | Po zasypaniu nie ma łatwego dostępu do przewodu |
| Otokowe | Istniejący dom, izolowane fundamenty, modernizacja | Możliwość kontroli i rozbudowy w gruncie | Potrzebny wykop, a skuteczność zależy od gruntu |
| Pionowe | Uzupełnienie systemu przy wysokiej rezystywności gruntu | Możliwość sięgnięcia do wilgotniejszych warstw ziemi | Wymaga projektu, pomiarów i odpowiedniego sprzętu |
Przy otoku przewód prowadzi się zwykle wokół budynku, w gruncie na głębokości zapewniającej stabilne warunki wilgotnościowe i ochronę mechaniczną. Odległość od ścian, głębokość oraz ewentualne szpilki zależą od projektu. Nie kopiowałbym bez sprawdzenia schematu rozwiązania z sąsiedniej działki, bo inny grunt albo izolacja fundamentów mogą całkowicie zmienić wynik.
Materiały, połączenia i pomiary
Stal ocynkowana jest popularna ze względu na cenę i dostępność, ale wymaga rozsądnego prowadzenia połączeń. Bezpośrednie łączenie różnych metali, zwłaszcza miedzi i ocynkowanej stali w wilgotnym środowisku, może przyspieszać korozję elektrochemiczną. W takich miejscach potrzebne są odpowiednie złączki, przekładki albo materiał przewidziany przez projektanta.
Połączenia powinny być mechanicznie stabilne i odporne na wilgoć. W części zatopionej w betonie nie stosuje się przypadkowych, luźnych zacisków, które mogą utracić kontakt podczas betonowania. Na zewnątrz przydatne bywają złącza kontrolne, ponieważ umożliwiają sprawdzenie połączenia bez rozbierania fragmentu elewacji.
Po wykonaniu instalacji elektryk powinien przeprowadzić pomiary i sporządzić protokół. Nie ma jednej wartości rezystancji, która automatycznie potwierdzi poprawność każdego systemu. Wymagany wynik zależy od funkcji uziemienia, sieci zasilającej, projektu ochrony odgromowej i warunków gruntowych. Popularne założenie „musi być poniżej 10 Ω” bywa użyteczne jako cel projektowy, ale nie powinno zastępować analizy konkretnego układu.
Jeżeli pomiar wypada słabo, można rozbudować instalację o dodatkowy otok, uziomy pionowe albo inne elektrody. Dosypywanie soli czy substancji chemicznych do gruntu nie jest rozsądną metodą naprawczą. Daje chwilowy efekt, przyspiesza korozję i może zanieczyścić podłoże.
Najczęstsze błędy i realny koszt wykonania
Pierwszy błąd to odkładanie decyzji na później. Drugi to prowadzenie przewodu wyłącznie po jednej stronie budynku, bez sprawdzenia, czy projekt wymaga zamkniętej pętli. Często spotykam też wyprowadzenie bednarki w miejscu, które po ociepleniu i wykonaniu elewacji staje się całkowicie niedostępne.
- brak uziemienia w projekcie fundamentów,
- zastosowanie nieodpowiednich lub skorodowanych zacisków,
- przerwanie przewodu podczas wykonywania izolacji,
- brak połączenia z główną szyną uziemiającą,
- brak dokumentacji zdjęciowej przed betonowaniem,
- rezygnacja z pomiarów, bo „bednarka została położona”.
Przy prostym domu koszt wykonania przewodu na etapie fundamentów może zamknąć się orientacyjnie w przedziale 400-1200 zł, jeśli system jest krótki, łatwo dostępny i wykonywany razem z pracami fundamentowymi. Dodatkowe wyprowadzenia, złącza, pomiary albo trudne warunki mogą podnieść rachunek do około 1500-2500 zł. Uziom otokowy po zakończeniu budowy zwykle kosztuje więcej, bo dochodzi wykop, odtworzenie terenu i ewentualne uziomy pionowe.
Te kwoty traktowałbym jako orientację do rozmowy z wykonawcą, a nie cennik. Najdroższy wariant to często nie materiał, lecz naprawa źle zaplanowanego systemu po wykonaniu posadzki, ocieplenia i opaski wokół domu.
Co sprawdzić przed zamknięciem prac fundamentowych
Przed betonowaniem poproś wykonawcę o pokazanie całej trasy przewodu, miejsc połączeń i wyprowadzeń. Zrób zdjęcia z widocznym punktem odniesienia, na przykład narożnikiem budynku, i zachowaj je razem z dokumentacją instalacji. Taki prosty zapis może po latach oszczędzić wiele czasu podczas modernizacji albo poszukiwania uszkodzenia.
Najbezpieczniej uzgodnić rozwiązanie z projektantem instalacji elektrycznej oraz konstruktorem, szczególnie przy płycie fundamentowej, izolacji przeciwwodnej, fotowoltaice i planowanej instalacji odgromowej. Dobrze wykonane uziemienie nie rzuca się w oczy, ale właśnie dlatego trzeba dopilnować go wtedy, gdy jest jeszcze dostępne. Po zalaniu fundamentów na poprawki zwykle jest już za późno.
