Zbrojenie domu bez błędów - co sprawdzić przed betonowaniem

Gdy betonowy element ma przenosić nie tylko ciężar, ale też zginanie, rozciąganie i nierównomierne osiadanie podłoża, sama mieszanka betonowa nie wystarczy. Dobrze zaprojektowane zbrojenie łączy stal z betonem i decyduje o trwałości fundamentów, stropów, wieńców oraz nadproży. Poniżej wyjaśniam, gdzie stosuje się pręty, jak czytać oznaczenia w projekcie, na co zwrócić uwagę podczas montażu i których błędów nie wolno bagatelizować.

Po co stosuje się stal w konstrukcji domu

Beton bardzo dobrze przenosi ściskanie, ale słabiej radzi sobie z rozciąganiem i zginaniem. Pręty stalowe przejmują te siły, dzięki czemu żelbet może bezpiecznie pracować pod obciążeniem. To właśnie dlatego niewielka zmiana położenia pręta może mieć większe znaczenie niż sama liczba kilogramów użytej stali.

W domu jednorodzinnym stal pojawia się przede wszystkim w elementach, które są narażone na ugięcia, rysy albo nierównomierne obciążenia. Jej zadaniem nie jest „usztywnienie wszystkiego na zapas”, lecz przeniesienie sił przewidzianych przez projektanta.

• Pręty główne przenoszą najważniejsze siły rozciągające.
• Strzemiona obejmują pręty podłużne i ograniczają ich przesuwanie, a także pomagają przejąć siły poprzeczne.
• Pręty rozdzielcze utrzymują właściwy układ i ograniczają powstawanie rys.
• Siatki zgrzewane przyspieszają wykonanie płyt i niektórych ścian, ale nie zastępują automatycznie rozwiązania zapisanego w projekcie.

Najczęstszy błąd inwestora polega na porównywaniu dwóch ofert wyłącznie według ilości stali. Większa masa nie oznacza automatycznie lepszej konstrukcji. Liczy się średnica, rozstaw, położenie w przekroju, zakotwienie i jakość wykonania.

W których częściach domu potrzebne są pręty

Zakres prac zależy od projektu, rodzaju gruntu, obciążeń i przyjętego sposobu posadowienia. Inaczej układa się stal w ławie fundamentowej, inaczej w płycie, a jeszcze inaczej w stropie. Poniższe przykłady pokazują typowe zastosowania, ale nie są gotową receptą dla konkretnego budynku.

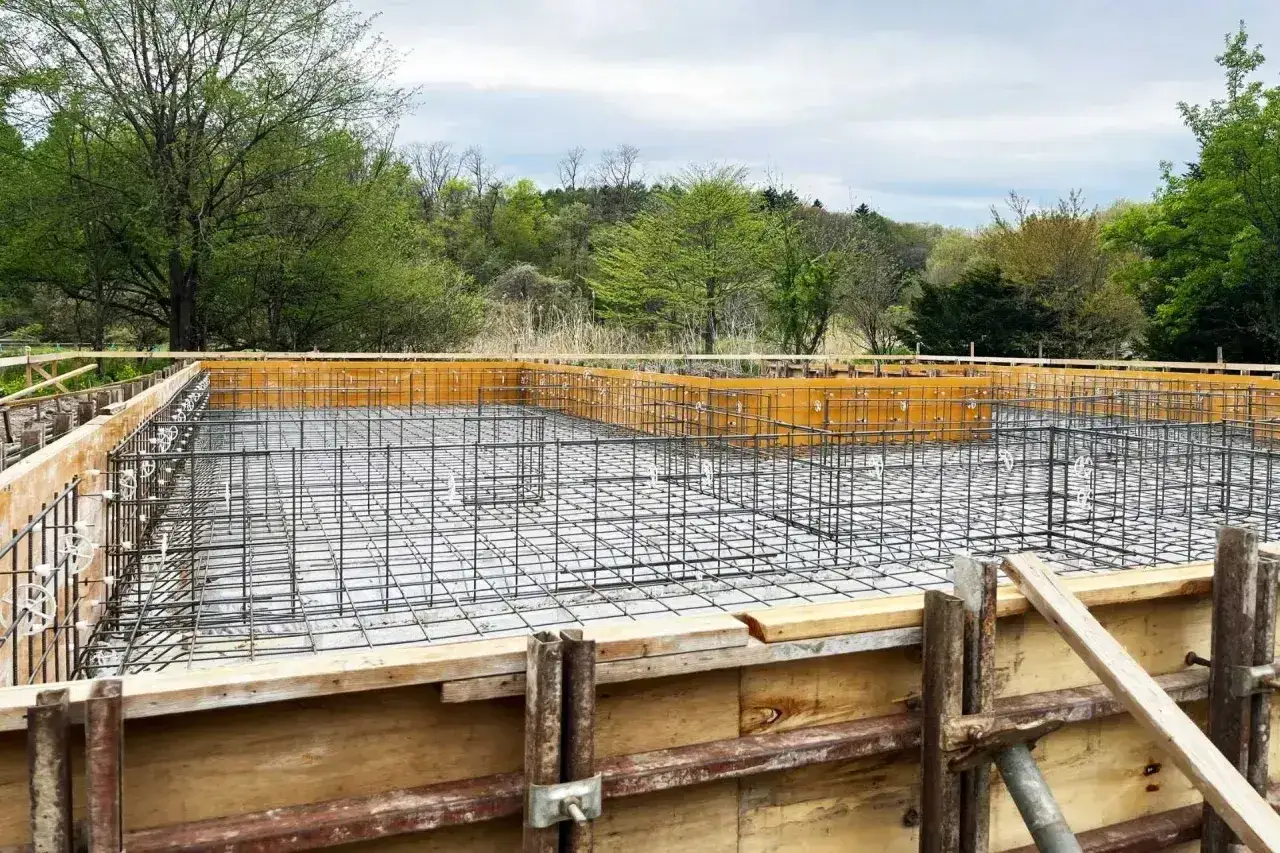

Ławy i stopy fundamentowe

W tradycyjnych ławach spotyka się podłużne pręty połączone strzemionami. W prostych, niewielkich budynkach często stosuje się układ z czterema prętami głównymi o średnicy 12 lub 16 mm oraz strzemionami o średnicy około 6 mm w rozstawie 20-30 cm. Są to jednak wartości orientacyjne, które mogą całkowicie zmienić się przy słabym gruncie, dużych obciążeniach lub nietypowym kształcie domu.

W narożnikach pręty muszą zachować ciągłość. Łączenie ich „na styk” albo pozostawienie luźnych końców osłabia pracę całej ławy. Stosuje się odpowiednio wygięte elementy narożne, dodatkowe pręty lub zakłady zgodne z rysunkiem konstrukcyjnym.

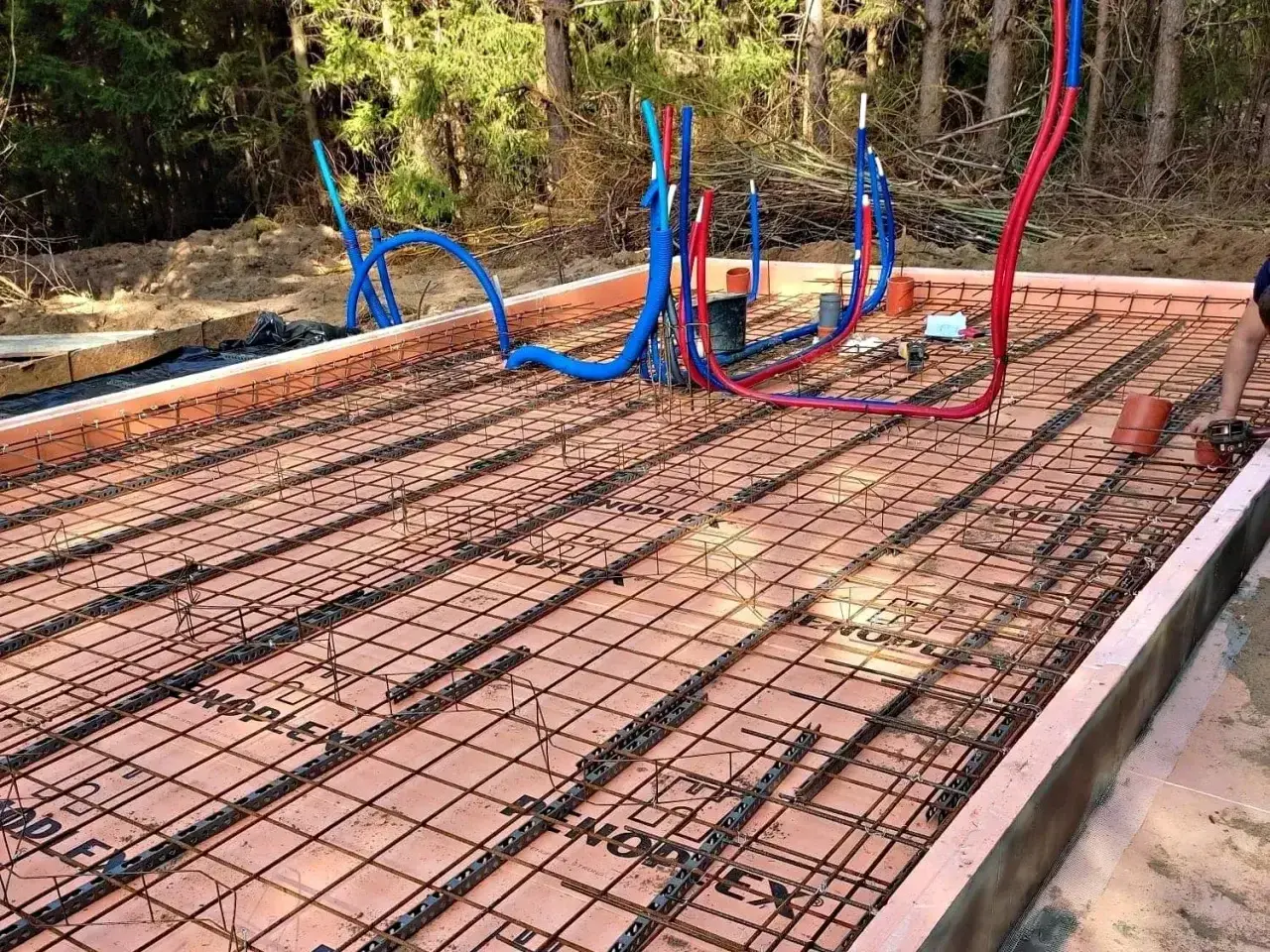

Płyta fundamentowa

Płyta zwykle wymaga jednej albo dwóch warstw siatki, lokalnych wzmocnień pod ścianami nośnymi oraz dodatkowych prętów przy krawędziach i otworach. Kluczowe jest zachowanie odpowiedniej wysokości każdej warstwy, ponieważ stal ułożona bezpośrednio na izolacji lub podłożu nie pracuje w przewidziany sposób.

W płycie szczególnie łatwo uszkodzić układ podczas chodzenia, układania instalacji i betonowania. Dlatego stosuje się stabilne podkładki oraz podpory, a instalacje prowadzi tak, aby nie przecinały i nie wypychały prętów z ich pozycji.

Wieńce, nadproża, słupy i stropy

Wieńce spinają ściany i pomagają równomiernie przekazywać obciążenia z dachu lub stropu. Nadproża przenoszą ciężar nad otworami okiennymi i drzwiowymi, natomiast słupy oraz belki skupiają duże siły na małej powierzchni. W stropach znaczenie ma nie tylko liczba prętów, lecz także ich położenie w strefie dolnej, górnej i przy podporach.

Przy tych elementach nie wolno samodzielnie przesuwać prętów z powodu instalacji, puszek czy otworów technologicznych. Każde przejście przez belkę, wieniec albo strop powinno być wcześniej uzgodnione z projektantem konstrukcji.

Jak dobrać materiał i policzyć ilość stali

Podstawą jest zestawienie stali z projektu. Powinno wskazywać gatunek, średnicę, długość, kształt oraz liczbę elementów. W domach jednorodzinnych często spotyka się stal żebrowaną klasy odpowiadającej oznaczeniom z grupy B500, ale ostateczny wybór musi wynikać z dokumentacji i deklaracji producenta.

Pręty gładkie i żebrowane nie są zamienne w każdej sytuacji. Żebrowanie poprawia przyczepność stali do betonu, dlatego pręty podłużne i elementy nośne najczęściej mają właśnie taką powierzchnię. Pręty gładkie mogą być używane w określonych elementach pomocniczych, jeśli przewiduje to projekt.

Masę można oszacować ze wzoru d² ÷ 162, gdzie „d” oznacza średnicę pręta w milimetrach. Przykładowo metr pręta o średnicy 12 mm waży około 0,89 kg. Do zamówienia trzeba doliczyć elementy gięte, zakłady, odpady wynikające z cięcia i ewentualny zapas, ale nie warto kupować stali „na oko”.

Cena materiału zmienia się wraz z rynkiem, średnicą i ilością zamówienia. Kosztorys powinien rozdzielać stal, cięcie, gięcie, wiązanie, transport i montaż, ponieważ tania oferta za kilogram może okazać się droższa po doliczeniu obróbki oraz dostawy.

Jak poprawnie ułożyć konstrukcję stalową

Prace zaczynają się od dokumentacji, a nie od rozwinięcia wiązałki. Przed zamówieniem materiału sprawdzam zestawienie stali, rzuty, przekroje i detale narożników. Jeżeli rysunki różnią się od opisów, trzeba wyjaśnić to z projektantem lub kierownikiem budowy przed rozpoczęciem montażu.

1. Przygotuj podłoże i deskowanie. Powierzchnia powinna być stabilna, oczyszczona i przygotowana zgodnie z projektem.
2. Wykonaj kosze lub siatki. Pręty łączy się drutem wiązałkowym albo inną metodą przewidzianą dla danego rozwiązania. Samo związanie nie zastępuje właściwego zakotwienia.
3. Ustaw dystanse. Elementy betonowe lub systemowe utrzymują stal z dala od podłoża i deskowania, tworząc wymaganą otulinę.
4. Połącz narożniki i zakłady. Długość zakładu zależy od średnicy pręta, klasy betonu, warunków pracy i projektu. Dla pręta Ø12 często spotyka się zakłady rzędu 50-70 cm, ale tej wartości nie wolno traktować jako uniwersalnej.
5. Skontroluj układ przed betonowaniem. Trzeba sprawdzić średnice, rozstawy, wysokość, otulinę, dodatkowe wzmocnienia i przejścia instalacyjne.

Otulina to warstwa betonu między stalą a powierzchnią elementu. Chroni pręty przed wilgocią, korozją i wysoką temperaturą, dlatego cegły, kamienie czy przypadkowe kawałki drewna nie powinny zastępować dystansów. Korozja zaczyna się najczęściej tam, gdzie stal została zbyt płytko przykryta albo beton nie wypełnił dokładnie przestrzeni wokół prętów.

Podczas betonowania mieszankę trzeba rozprowadzać tak, aby nie przesunąć kosza ani siatki. Wibracja jest potrzebna do usunięcia pustek, lecz zbyt intensywne oddziaływanie w jednym miejscu może rozsunąć elementy. Po ułożeniu betonu należy zadbać o pielęgnację, szczególnie przy wysokiej temperaturze, wietrze i szybkim wysychaniu.

Najczęstsze błędy, które trudno naprawić po zalaniu

Najpoważniejsze problemy nie zawsze wynikają z użycia złej stali. Częściej zawodzi położenie prętów i brak kontroli wykonania. Po związaniu betonu większość takich usterek wymaga kosztownego odkucia, ekspertyzy albo wzmocnienia.

• Układanie prętów bezpośrednio na gruncie, folii lub izolacji.
• Brak dystansów albo ich zbyt duży rozstaw.
• Zmniejszanie średnicy prętów bez zgody projektanta.
• Skracanie zakładów i pomijanie prętów narożnych.
• Przesuwanie stali, aby zmieściły się rury lub przewody.
• Wylewanie betonu na zabrudzone, oblepione ziemią albo grubą warstwą rdzy pręty.
• Chodzenie po siatce bez zastosowania podpór i późniejszej kontroli poziomu.
• Samowolne spawanie prętów, gdy projekt nie przewiduje takiego połączenia.
• Brak zdjęć i pomiarów przed zasłonięciem elementu.

Nie każda rdza dyskwalifikuje stal. Lekki nalot powierzchniowy zwykle nie jest tym samym co łuszcząca się korozja, ubytki przekroju albo zabrudzenie olejem. W razie wątpliwości lepiej pokazać materiał kierownikowi budowy, niż próbować ocenić jego przydatność wyłącznie wzrokowo.

Przeczytaj również: Ile zakrywa listwa przypodłogowa? Dobierz idealną grubość!

Krótka kontrola przed przyjazdem betonu

Przed zamówieniem mieszanki robię prostą kontrolę według rysunków. Sprawdzam liczbę i średnice prętów, rozstaw strzemion, ciągłość narożników, zakłady, startery, otulinę i stabilność całej konstrukcji. Dopiero później sprawdzam, czy instalacje nie kolidują ze stalą oraz czy deskowanie nie zmieniło wymiarów elementu.

Zdjęcia wykonane z miarką i widocznymi detalami mogą później pomóc w dokumentacji budowy. Nie zastępują odbioru przez osobę uprawnioną, ale ułatwiają wykazanie, co rzeczywiście znajdowało się w elemencie przed jego zalaniem.

Co sprawdzić, zanim konstrukcja zniknie pod betonem

Najbezpieczniejszy moment na poprawki przypada tuż przed betonowaniem. Jeśli wykonawca mówi, że „tak robi się zawsze”, a rozwiązanie nie zgadza się z projektem, zatrzymanie prac i konsultacja z kierownikiem budowy są rozsądniejszym wyborem niż późniejsze szukanie przyczyny pęknięć.

Dla inwestora najważniejsze są trzy rzeczy. Po pierwsze, nie zmieniać układu na podstawie porad z innej budowy. Po drugie, zapewnić dostęp do rysunków i uzgodnić wszystkie przejścia instalacyjne. Po trzecie, odebrać stal przed zalaniem, ponieważ późniejsza naprawa jest znacznie droższa niż dodatkowa godzina kontroli.

Przy prostym domu można ograniczyć koszty dzięki gotowym, powtarzalnym elementom giętym i dokładnemu zestawieniu materiału. Oszczędzanie na średnicy, dystansach albo czasie potrzebnym na kontrolę nie daje podobnej korzyści. W konstrukcji domu największą różnicę robi nie maksymalna ilość stali, lecz zgodność z projektem, właściwe położenie i staranne zalanie betonem.
